前言：

隨著中國制造的加快升級，制造技術和工藝水平不斷提升，產品的復雜程度和精密度也越來越高，相應地對產品的質量檢測、逆向設計等都提出了更高的要求，傳統測繪方式已難以滿足市場的應用需求。

以大型工件為例，此類工件體積大、重量大，且很多非標件構造復雜，以尺子、劃線機、三坐標測量儀等為代表的傳統測量方式存在以下檢測難點：

• 檢測過程耗時費力，且尺寸越大、累計偏差也越大；

• 檢測參數有限，曲面、遮擋面、轉角等部位難以測量；

• 傳統檢具經過長時間使用會出現損耗，直接影響檢測結果；

• 三坐標精度高，但對于大型工件而言，成本高，便利性差。

近年來，手持式三維激光掃描儀作為一種精度高、速度快、便攜式、實時可視化、非接觸的數字化測量設備，成為越來越多制造企業突破傳統、轉型升級的選擇，但在面對大型工件時，依然存在電源線限制、累積誤差等問題。

客戶需求：

客戶為西南某制造企業，有一圓柱形工件（直徑3m），因已使用一定年限而有所磨損，客戶需要采集該工件數據，獲取外徑、所有孔位尺寸及小孔分度圓等關鍵尺寸，判斷偏差是否在容差范圍內，同時用于安裝在該工件上的配套工件的逆向設計。

解決方案

RigelScanPlus手持式藍色激光3D掃描儀&PhotoShot3D攝影測量系統

針對該大型工件，首先采用思瑞PhotoShot 3D攝影測量系統進行整體精度控制。

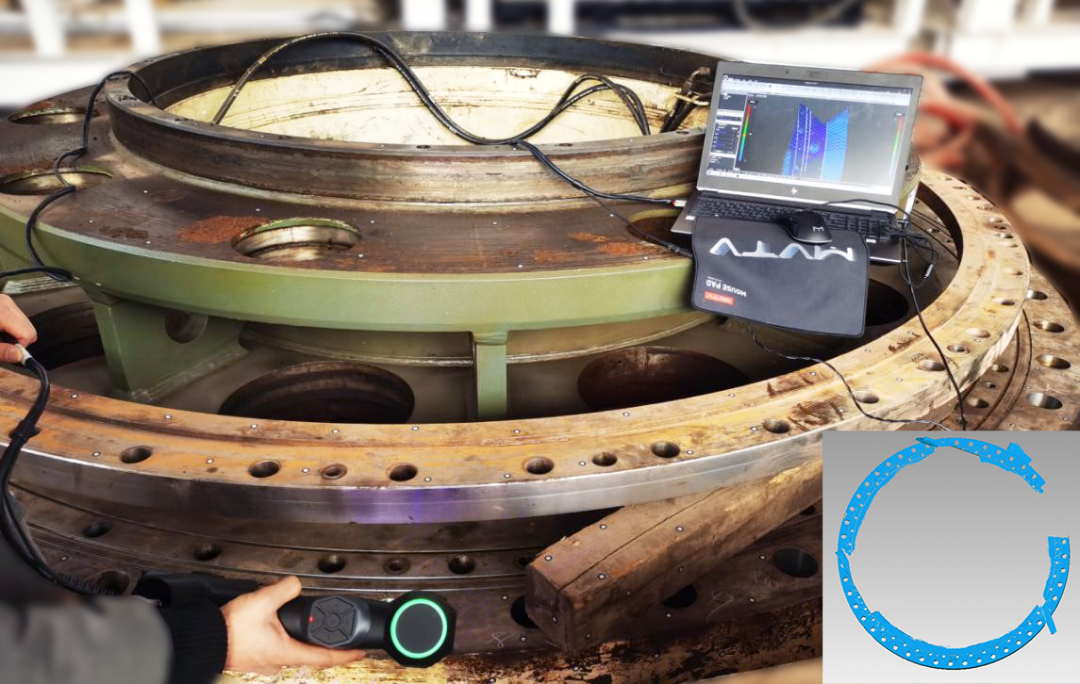

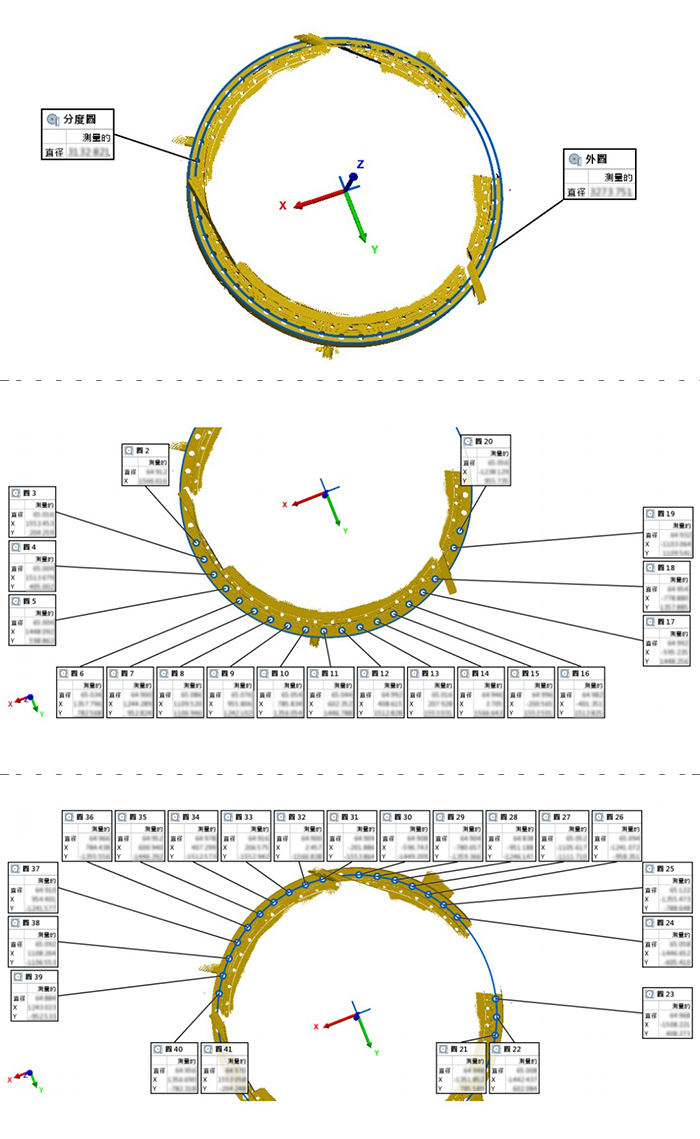

采用RigelScan智能手持式激光3D掃描儀，對該工件進行掃描，實時生成可視化點云數據，快速獲取高精度三維模型。將三維模型和原數模對齊后，進行偏差分析，判斷其偏差是否在容差范圍內；選擇所需關鍵尺寸，輸出工業檢測報告。（檢測報告部分示意）

將掃描數據導入逆向軟件進行處理，生成CAD模型，即可對配套工件進行裝配精準的優化設計。

方案特點：

▲小巧便攜、適應性強

RigelScan Plus設備小巧、便攜，掃描范圍可達600×550mm，精度最高0.01mm，且不受工廠復雜環境的影響，相比傳統檢測手段，可以獲取更為準確全面的原型數據。

▲大亦有道、精益求精

便攜式大空間測量設備PhotoShot能夠在1~20米的測量范圍內始終保持0.015mm/m的超高計量精度，與掃描儀搭配使用，可以獲取到大型工件的精準三維數據。
