道路銑刨機是一種高效的路面維修養護設備，可對路面進行大面積或局部銑刨破碎，同時將舊料回收再生利用，以便重鋪新料，使路面得以重新翻修；還可對摩擦系數較低的路面進行拉毛作業，以獲得一定的路面粗糙度。它是高等級公路和城市道路機械化養護必不可少的設備之一，也是舊路面再生利用的重要設備之一。

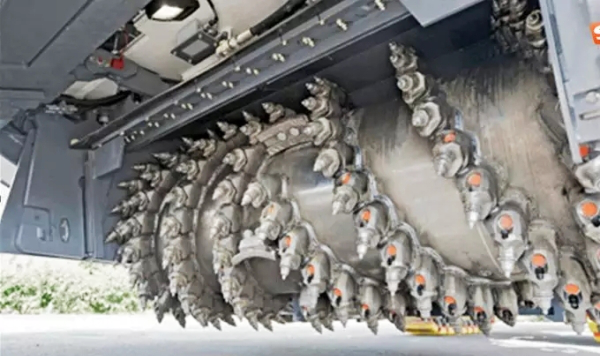

銑刨鼓是道路銑刨機的核心，需經過嚴格的檢測，以避免磨損以及變形的負荷縮短設備使用壽命。過去采用接觸式打點來進行檢測，不但測量速度慢，而且測量死角多，測量數據不全，且銑刨鼓的刀頭為活動刀頭，裝配后測量無法測得準確的刀頭點位。
客戶采用Hyperscan智能光學追蹤3D掃描系統，以非接觸式的測量方式獲得掃描數據后，通過軟件平移構造裝配后的刀頭點位來做準確測量，可以很好地改善這一狀況。

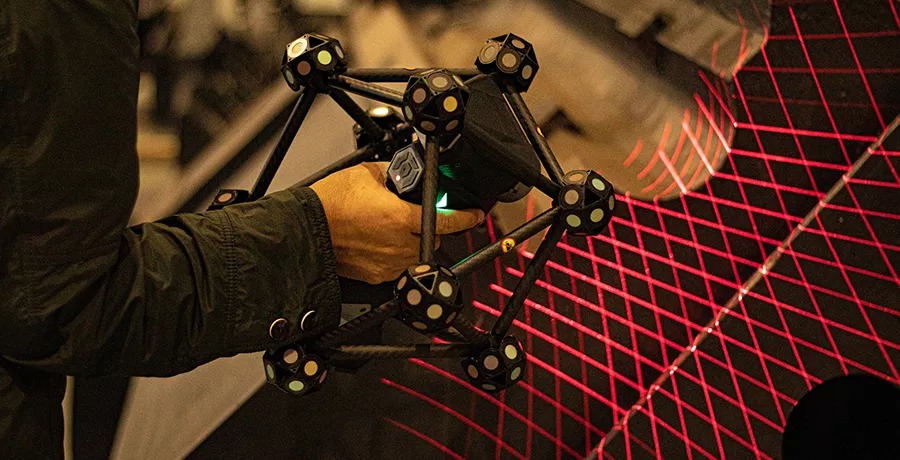

Hyperscan Max智能光學追蹤3D掃描儀搭配一套雙目視覺跟蹤設備，系統硬件由光學跟蹤器與球形掃描頭組成。掃描時無需在被測工件上粘貼定位標記點，不但延續了手持掃描儀使用操作的便捷性，且真正實現了在掃描現場即拿即掃。
Hyperscan Max智能光學追蹤3D掃描儀對工件的現場工況及空間位置要求較低（能直接在加工產線上進行掃描和檢測），僅需30分鐘即可掃描得到整個銑刨鼓表面的三維數據，使后續檢測更加方便快捷。掃描儀軟件能夠直接檢測工件的3D尺寸及形位公差，掃描數據能與CAD數模進行比對，生成彩色偏差圖，使檢測人員更加直觀地查看產品缺陷大小和位置。同類產品只需前期進行一次檢測，后續無需人工操作，即可自動進行掃描數據與CAD數模的對齊、尺寸檢測、報告輸出等操作。整個過程可以數字化存檔，使后續質量問題可追溯，能夠迅速追溯問題源點。
Hyperscan Max智能光學追蹤3D掃描儀不僅具備激光掃描對復雜曲面的快速掃描與檢測的能力，還集成了三坐標測量機對物體基礎特征（如邊界、孔位、位置度等）的測量能力。
1 接觸和非接觸式測量合二為一，可對柔軟物體作測量
2 速度快、采樣密度高
3 整體（統計）精度高
4 適應面廣（對特殊形狀）
5 對被測物體大小及重量無特別限制
6 可移動，可作在線測量
7 操作方便靈活
8 維護容易、測量死角少
9 逆向、測量工程軟件功能強大

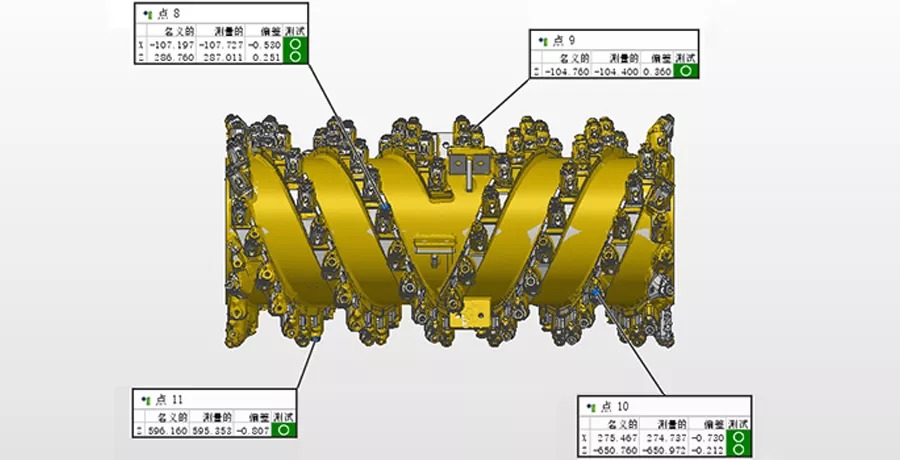

利用銑刨鼓兩端面、筒身特征約束XYZ平移自由度；點8、9、10、11四點約束YZ方向旋轉自由度。最后將掃描數據與CAD數模實現完全約束。（點8、9、10、11的單點偏差分別如下圖所示）

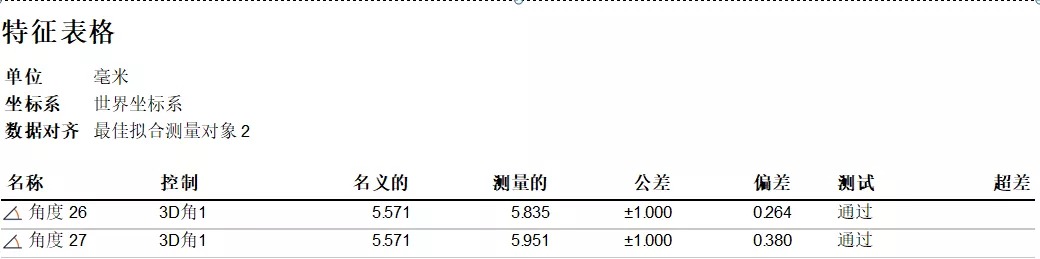

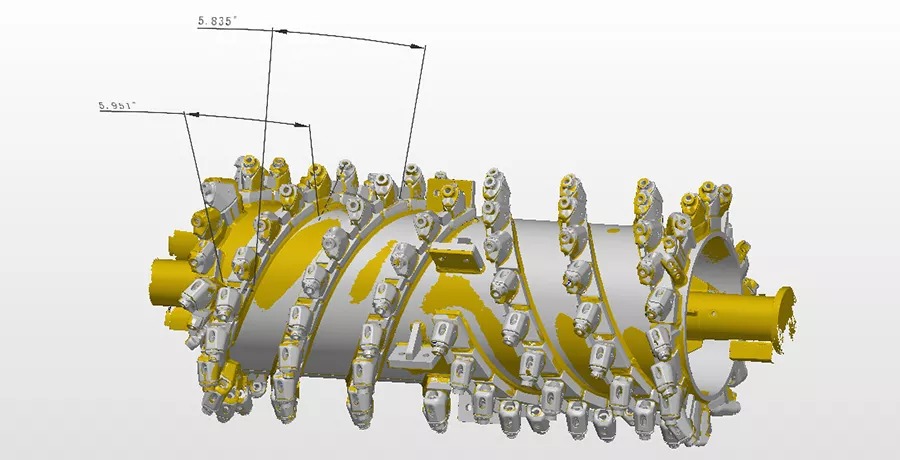

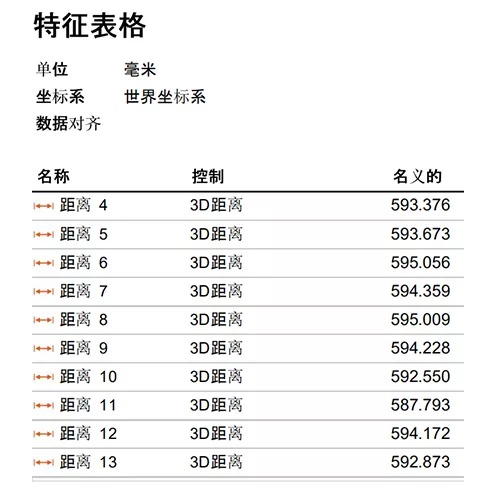

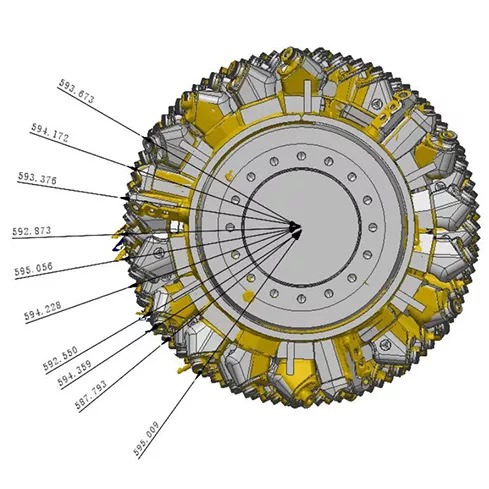

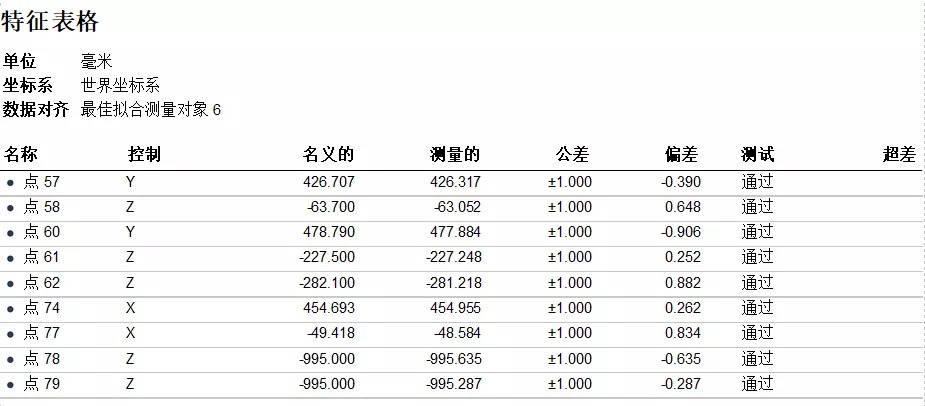

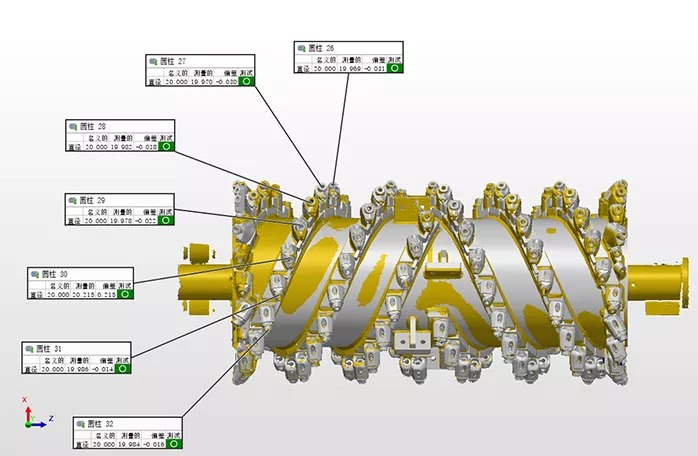

產品全尺寸測量
快速而精確
產品缺陷追溯還原性能強
集中檢測關鍵區域，快速修復工序
從制造到設計階段，提供極易理解的反饋報告
提高產品整體質量
減少上市時間及設計變化
