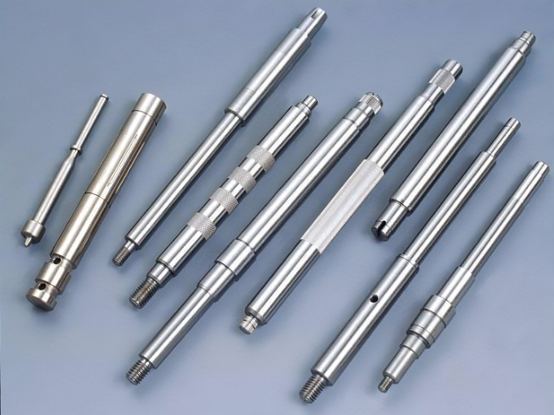

軸類零件是工業中極為常見且非常重要的零件，隨著機械工業的發展，對軸類零件的精度要求越來越高，特別是在一些高速、高精密度的機械中，軸類零件的精度直接關系到產品的質量和壽命。
軸類產品的圓柱度、同軸度、跳動等關鍵尺寸影響零件裝配和傳動件（齒輪等）傳動精度，高精度軸類產品對這些尺寸有著很高的要求。傳統三坐標打點測量中，測點太多、程序繁瑣、效率太低、難以應對測量需求，并不是軸類零件檢測的極佳選擇。
基于這種高精度、高效率的尺寸測量需求，思瑞測量Croma plus掃描型三坐標搭載性能高效的控制系統，通過接觸式連續性掃描技術，數秒即可完成千個點位采集，效率提升數倍，將效率、精度、數據的采集及分析都達到了新的高度，憑借超高點密度，完整準確反應軸類零件的實際加工情況。
在檢測時，以兩頭圓柱的公共軸線為基準，對于這種細長型的軸類零件，將零件的兩支承軸頸置于V型塊上墊高調平，能減少錐堵的安裝次數，進一步降低零件的重復安裝誤差。
采用海克斯康同時兼容觸發和掃描功能的X1二合一傳感器，對被測元素進行掃描檢測量，強大智能的PC DMIS軟件對于圓柱掃描有多種掃描方式應對各種場景，軟件設置一步到位，更便捷、快速、高精的完成檢測，快速輸出同軸度、圓柱度、跳動等的數據。并且測針長度最長可達225mm，非常方便大尺寸軸類零件進行深孔測量。

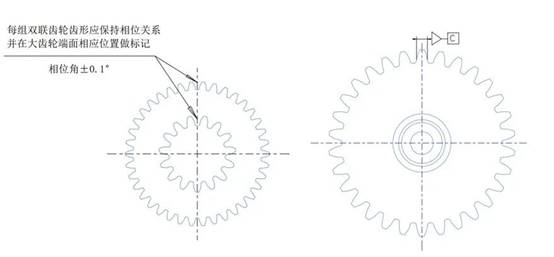

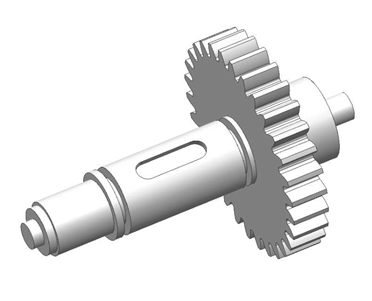

齒輪軸是軸類零件常見的類型，其齒輪軸相位角及以齒中或兩齒中為基準測量鍵槽對稱度以傳統打點式測量會造成一定程度的偏差，無法確定中心位置，
為滿足上述兩種情況的測量，CROMA PLUS搭配的HP-S-X1高速、高精度三維掃描模擬測頭，有效支持 PC DMIS自定心功能，在測針同時接觸兩側邊獲取紅寶石中心位置，軟件自動記錄測針中心位置，即可準確獲取兩齒中心位置，便捷高效地完成檢測。該功能還可以延伸至固定直徑滾珠球道（可通過定制指定直徑測針）、節圓等的檢測。
Croma plus掃描型三坐標憑借接觸、掃描、自定心功能為一體，可以實現軸類零件高效、快速的高精度檢測，檢測過程便捷快速，測量更精準高效。基于精度與速度“兩張王牌”，Croma plus掃描型三坐標測量機能滿足各行業多元化檢測需求。
