新能源產業為電機發展帶來強大活力
新能源市場如雨后春筍
近年來，新能源勢力在政策大力扶持還有市場前景的催化下，發展迅猛，對電機的市場拓展帶來了不可忽視的影響。據估計，在2022年，電機市場規模就會達到3600億元左右，同比2016年的數據，預期一旦實現，意味著迎來至少20%的增長。
動力系統是技術關鍵
隨著投入的比例逐年升高，電機的技術進步非常迅速。動力系統的關鍵除了控制機構依賴芯片等技術發展，另一個重要部分則是提供強大動力的電機。與內燃機不同，電機目前是通過提高轉速來獲得最有效的動力提升。 高轉速就對材料和結構提出新考驗，但又不能單純以增加材料的形式增加外殼包裹強度，畢竟還要考慮為車身節省重量和體積。
為此，新能源車企為解決問題想到了不同的解決辦法，例如“特斯拉”就通過纏繞在電機轉子外周的碳纖維線，提供很大的徑向預緊力包住轉子，以此提升穩定性并獲得體積和重量上的優勢。
不論各家如何解決這些問題，新技術就意味著精密的工業設計，復雜工藝，這些問題每一個都是對產品結構的考驗，同時這也為測量驗證的環節增加了難度。
測量技術也應順勢而上
電機制造的結構特性讓測量的難點著重體現在外殼工藝和內部的定轉子的測量。所以在實際運用中，就會根據需要選擇最合適的辦法，為結構的精確測量打好基礎。
曲直蜿蜒，殼體紋路巧測量

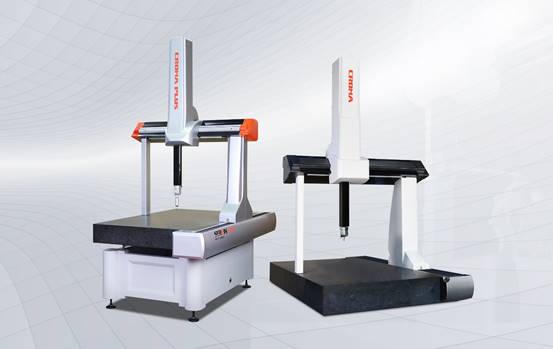

CROMA系列三坐標測量儀
對于外殼，主要有兩個重要指標，即能夠做到快速測量上表面平整度，還需要提供位置趨勢報告。交給思瑞，只需要一個流程。
測量儀器首先需要在復雜表面選擇一個最佳解決思路，不然隨機誤差將對精細度產生巨大影響。
旋轉掃描(左)和周邊掃描
一般我們需要導入數模，利用軟件掃描功能測量上表面，從指定的中心位置選取一個半徑，繞該點掃描曲面（旋轉掃描），快速生成掃描路徑。對于邊界等區域存在的不規則形狀，則根據CAD數學模型提供的邊界數據，按設定值偏置指定距離，快速獲得實際掃描路徑（周邊掃描）。
對于結果，只需交給設備整合就可以了。CROMA和CROMA PLUS設備選用時要注意的區別除了精度差距外就是選擇設備所搭載的測頭，單點接觸式側頭采集速率1dot/s，而CROMA PLUS搭載連續掃描測頭的設備僅需一分鐘就可完成一個產品的任務，效率更高。

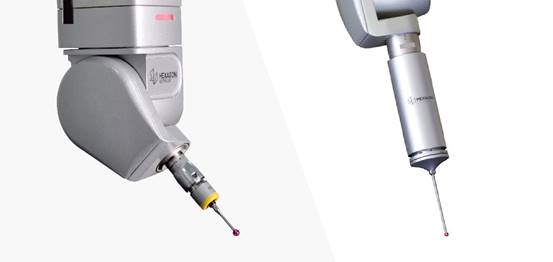

連續掃描式測頭(左)和單點接觸式測頭

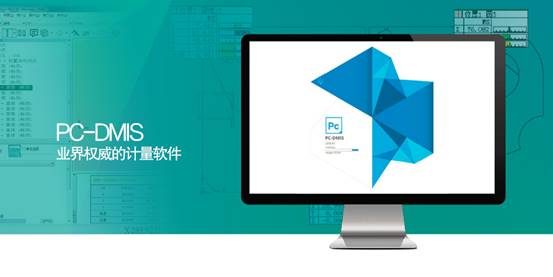

PC-DMIS測量軟件，全球裝機量超過90,000套，國內裝機量超過25,000套，廣泛應用于汽車、電子、軍工、航空航天等領域。
每年至少發布兩個版本，保持軟件的先進性，跟上時代發展和人們的性能需求，每個版本都獲得PTB及NIST權威認證，界面簡介，易學易用，符合人們操作習慣。
具備連接各種檢測設備的能力，使得檢測數據一致利用不同的掃描模式,可輕松完成數據采集或與CAD數模的比對。
在電機殼體檢測中所用到的“DCC Scanning”掃描模塊可滿足具有曲線、曲面等復雜型面零件的檢測和逆向要求。
