熟悉三坐標測量儀和影像測量儀等精密測量設備的量友，對建立零點坐標系這個詞一定不陌生，在我們的測量過程中，工程師給我們教學的第一個步驟是建立零件坐標系，很多人會有疑問，我為什么要建立零件坐標系，不建坐標系行不行？會不會有影響？在這里思瑞小編要告訴大家，可以不建坐標系，但是在某些尺寸上是一定有影響的。
坐標系，簡單來說就是給零件確定一個參考方向，舉個例子，當我們要測量一堵墻的高度的時候，我們的測量方法是沿著與地面垂直的方向測量，而不是與地面傾斜一個角度進行測量，其實這就已經依靠地面來建立了一個坐標系，而這個坐標系的方向就是垂直于地面的方向，所以我們測量墻的高度也是沿著這個方向來的，同樣的道理，我們測量零件時，也需要有方向，以確保我們測量的尺寸是我們需要的方向。常見的兩種坐標系有二維坐標系，三維坐標系。在我們的影像測量儀中基本上就只需要建立二維坐標系就可以了，在三坐標測量儀中就需要建立三維坐標系。

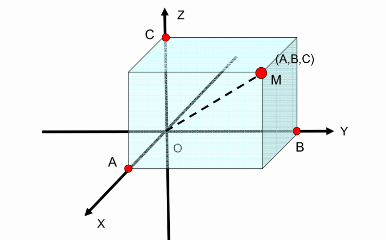

二維坐標系 三維坐標系
建立零件坐標系后，通過數學計算機將機器坐標系和零件坐標系聯系起來，可以讓機器知道工件所在位置，更換同樣工件后也能精確定位。

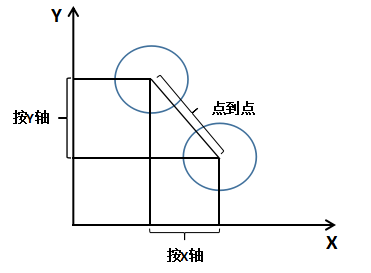

在什么情況下，我們是不需要建立零件坐標系呢？在我們測量形狀公差時，不要求方向的形位公差我們就不需要用到坐標系，在其他情況下，我們都需要建立坐標系之后然后再去測量。如下圖為例：
當我們需要用影像測量儀測量距離時，出現以上情況，在這一種情況下，如果我們不建立坐標系，那我們的影像測量儀軟件就會以機器坐標為準，計算的就是點到點的距離，那可能在圖紙上需要的距離不是這個，就會出現錯誤判斷，所以當我們建立了零件坐標系，我們就可以準確的得到我們要的數據結果。
所以，為了避免這一錯誤的出現，建議在使用三坐標測量儀和影像測量儀測量零件之前，先建立好零件坐標系再進行下面的測量步驟。
