影像測量儀又稱視覺檢測儀器，一套完整的視覺檢測系統分為兩大部分，圖像采集和圖像分析。圖像采集主要由工業相機、鏡頭以及光源組成，光源的應用直接決定了采集的數據是否準確。
照亮目標零件，提高亮度；形成有利于圖像處理的成像效果，降低系統的復雜性和對圖像處理算法的要求；克服環境光干擾，保證圖像穩定性，提高系統的精度和效率。

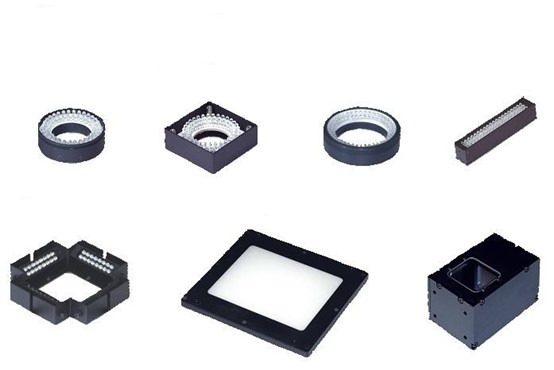

同軸光：針對高反射率零件測量，環形多角度程控光源，輕松實現深孔，厚度的截面測量；
表面光：與相機在同一側，主要針對于零件表面尺寸的測量、盲孔以及凸臺的測量；
輪廓光：測量通孔及輪廓測量，稱為底光，一般比較常用。
低角度環形燈：應用于塑膠件外觀缺陷檢測，瓶口缺損檢測以及五金件邊緣定位等；
高亮條形光源：主要應用于電子元件字符讀取，大幅面產品有損檢測，大幅面印刷品外觀檢測；
環形低角度無影光源：應用于工件表面的缺陷檢測，塑膠表面OCR識別，電容字符的識別等；
圓頂光源:圓柱體表面檢測，表面不平整缺陷檢測，電子元器件外觀缺陷檢測；
線形光源：主要應用于PCB線路板測量以及大幅面尺寸精密測量等。
好的光源設計，不僅可以降低圖像處理算法要求，而且還可以提高影像測量儀系統的精度和效率。但是并不是任何零件測量的光源都是可以選擇同樣的，不合適的照明，對零件的測量結果是會產生很大影響的。
