在使用三坐標測量設備測量圓時，生成圓元素的測量點需要平行于“工作平面”或“投影平面進行計算”，同樣的測點投影到不同的平面上，得到的特征也不一樣，不正確的工作平面會影響測量結果的測針補償半徑，部分測量元素的矢量方向等。
當需要測量的圓特征不在當前坐標系平面上時，需要指定正確的投影平面（工作平面）以保證測量的準確性。

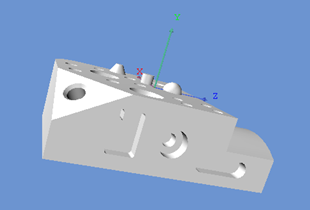

圖：當前工作平面為工件頂部的XY平面（Z+）,需要測量的圓測針卻不在該工作平面上。
本文介紹三種三坐標測量設備Rational DMIS軟件測量斜孔的方法，希望能對您有所幫助。
工作平面法
方法一：使用工作平面
在三坐標測量設備Rational DMIS軟件界面上，工作平面窗口接受從元素數據區拖放平面元素，當一個平面元素被用作工作平面后，平面方向就會被用作圓擬合方向。
1） 測量圓所在的平面(PLN1)（綠色部分）
2）拖放平面(PLN1)至“工作平面”窗口和“投影面”那么，測量后就會產生兩個圓，一個實測圓（ CIR1 ）和一個投影圓（ CIR_PROJ1 ）
坐標系法
方法二：使用坐標系平面

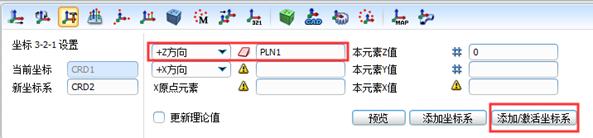

如果斜孔與某一端面垂直， 即可測量圓所在的端面（PLN1）建立找正坐標系。

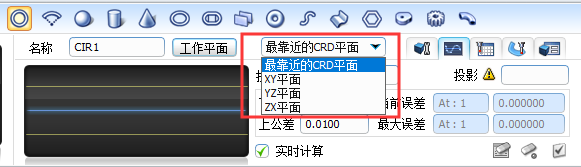

點擊在三坐標測量設備測量軟件工作平面右邊的下拉框選擇對應的工作平面，選擇“最靠近的CRD”平面，
由軟件自動判斷工作平面（注：CRD為構建激活的坐標系）。
向量創建
方法三：向量創建測量（采樣例點）
向量創建測量時（采樣例點），不需要提前選取工作平面，它是直接測量一個“臨時平面”，
用這個平面作為工作平面。

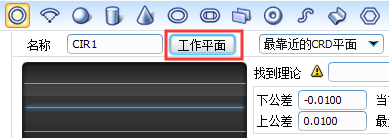

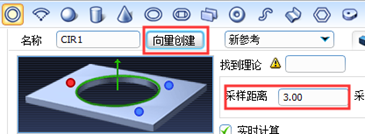

1) 點擊工作平面按鈕切換至向量創建，（自動測量時，需要設置采樣距離）
按照提示，在圓所在的端面上采點，每采一個點，點的顏色由紅變綠，未測量的點的顏色是藍色。
2)向量點完成后圖形區會顯示一個綠色的面，表示工作平面（投影面）所在的位置，然后繼續測量圓即可。
注意
在使用三坐標測量設備測量圓時，測點的矢量方向與測針方向是兩回事，在進行斜孔測量時，無論測桿的方向是在哪里，只要測點不打滑，測針與零件不干涉就可。選擇適當的測針角度即可，不要求測針方向一定垂直于斜面手動測量生成程序后，再次執行程序，這時，測量的矢量方向都是法向方向。
思瑞Rational DMIS測量軟件，模塊豐富的計量軟件，完全支持I++ 控制協議。界面友好、操作快速簡便、與 CAD數據的無縫連接、從測量即可輸出100%圖形可視化報告，給企業提供完整的測量解決方案。
