三坐標形位公差知識好比房子地基，地基打結實了，后面的的環節自然水到渠成。

常見圖紙標注符號

三坐標形位公差介紹

形狀公差包含：直線度 ，平面度，圓度，圓柱度（無基準要求）

位置公差包含：平行度，垂直度，傾斜度，位置度，同心（同軸）度，對稱度，圓跳動，全調動 （有基準要求）

形狀或位置公差包含：線輪廓度，面輪廓度 （有或者無基準要求）

形狀公差或位置公差：線輪廓度和面輪廓度因是否有基準要求而分為形狀公差或位置公差。理想輪廓線用尺寸并加注公差控制，這時其位置是不定的形狀公差，有基準線要求的理論輪廓線用理論正確尺寸并加注基準來控制，這時理想輪廓線的位置是唯一的，不能移動（位置公差）。

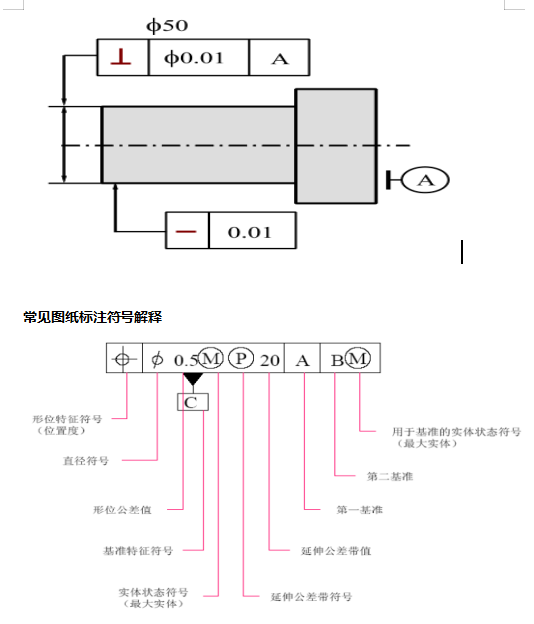

常見圖紙標注方式

形位公差介紹

直線度：. 1. 在給定平面內對直線提出要求的公差帶：距離為公差值 t的一對平行直線之間的區域，只要被三坐標測量的直線不超出該區域即為合格。

直線度公差：用于控制直線和軸線的形狀公差，根據零部件三坐標檢測要求可分為給定平面內、給定方向內以及任意方向上的直線度。

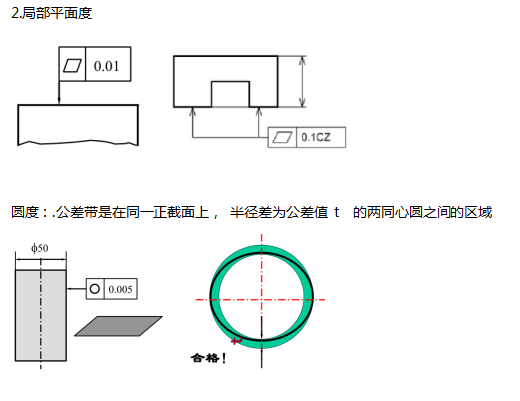

平面度：平行于視圖截面所有點組成的平面，也是通常所說的平整度。（間接的可以控制直線度）

1.平面度標注加CZ表示公共公差帶（ISO表示方法）

圓柱度：兩同心的圓柱面之間形成的區域，半徑差為公差值。

1.ASME標準：圓柱度加CF表示連續特征

2.ISO標準：圓柱度加CT表示連續特征

圓柱度公差：是半徑差為公差t的兩個同軸圓柱之間的區域。

平行度：公差帶是距離為公差值 t  且平行于基準平面的兩平行平面 之間的區域。

垂直度：公差帶是距離為公差值 t  且垂直于基準平面的兩平行平面 之間的區域 。

傾斜度：公差帶是距離為公差值 t  且與基準平面成一給定理論正確角度的兩平行平面內 的區域 。

同心（同軸）度：公差帶是直徑為公差值 t  的圓柱面內的區域，該圓柱面 的軸線與基準軸線同軸。

對稱度：公差帶是距離為公差值 t  且相對于基準軸線對稱配置的兩平行平面之間的區域。

位置度：公差帶是直徑為公差值 t  且以線的理想位置為軸線的圓柱面內的區域 。公差帶軸線的位置由基準和理論正確尺寸確定。

圓跳動：公差帶是在垂直于基準軸線的 任意測量平面內 ，半徑差為公差值 t  且圓心在基準軸線上的兩同心圓之間的區域

全跳動：公差帶是半徑差為公差值 t  且與基準軸線同軸的兩圓柱面之間的區域

線輪廓度：公差帶是包絡一系列直徑為公差值 t  的兩包絡線之間的區域，諸圓心位于具有理論正確幾何形狀的曲線上。被測輪廓線應位于該區域內。

線輪廓度公差：是帶包絡一系列直徑為公差值T的圓的兩條包絡線之間的區域，諸圓的圓心應位于理想輪廓線上。無基準的理論輪廓線用尺寸加以控制，其位置是不定的，有基準的理論輪廓線用理論正確尺寸加注基準來控制，其位置是唯一的。

面輪廓度：公差帶是包絡一系列直徑為公差值 t  的球的兩包絡面之間的區域，諸球心位于具有理論正確幾何形狀的曲面上。 被測輪廓面應位于該區域內。

面輪廓度公差：是帶包絡一系列直徑為公差值T得球的兩包絡面之間的區域，球心應該位于理論值之上。

術語及定義

      幾何公差研究的對象是公差帶,和公差相關的又必須要理解六大要素:大小，形狀，方向，位置，定義對象，如何評價；

1.   大小：由公差框里給出

2.   形狀：如果公差數值前帶￠,則公差帶形狀是圓或者是圓柱,S￠

則表示公差帶的形狀是球體，如不帶任何符號表示該公差帶的形狀是一個帶寬；

3.   方向：公差帶在空間中方向是由哪個基準決定的；

4.   位置：公差帶在空間中位置關系是由哪個基準決定的；

5.   定義對象：給出的幾何公差具體是想控制哪個幾個元素；

6.   如何評價：對于實際零件的實際被測要素，如何給出測定值
