在對許多工件進行測量前，我們最好都要將其裝夾穩妥，這樣才能避免因工件搖晃而造成誤差。針對不同類型、形狀的工件，我們可以使用不同組合進行快速裝夾，本文簡單概述一下柔性夾具及快速測量的裝夾思路。

柔性夾具

對于有圓弧狀的工件，比如球類或管道類的，就需要使用柔性夾具加固。柔性夾具為一種內部采用密集型多點支撐架構，緊密貼合被測工件，而夾具輪廓形狀可以隨工件的變化而改變，從而實現對相關工件的有效支撐作用。

特點：此定位夾具對于球類零件可以根據其曲面輪廓自動調整定位結合面，使工件穩定支撐于三坐標工作臺，且該夾具可與市面上現有三坐標組合式柔性夾具相互組合配套使用，提高利用價值。該夾具具有廣泛的使用范圍，有效保證定位可靠性，提高測量精度，提高儀器測量測量效率。

快速裝夾裝置

面對常見的工件測量，假如在效率上有更高要求的話，我們可以使用快速裝夾裝置來滿足需求。裝配好固定夾板、導向柱、鉸鏈、活動夾板、彈簧等部件，然后將固定夾板用螺栓緊固在三坐標機的測量平臺上。其次，將 6 個直徑相同的零件安放在 V 形槽之間，旋轉鉸鏈?zhǔn)蛊渎湓诨顒?dòng)夾板的凹槽內，推動活動夾板，壓住零件，旋緊夾緊螺母。測量完成后松開夾緊螺母，抬起鉸鏈即可自動松開產品。

特點：這款快速裝夾裝置無論是制作、使用都很方便。使用該裝置重復裝夾后零件固定的位置基本一致，裝夾裝置中單邊粘貼真空橡皮墊，固定夾板設計成剛性接觸，保證每個工件固定的位置基本一致，故無需每次測量前找正零件，節約了大量時間。有效提高檢測效率。

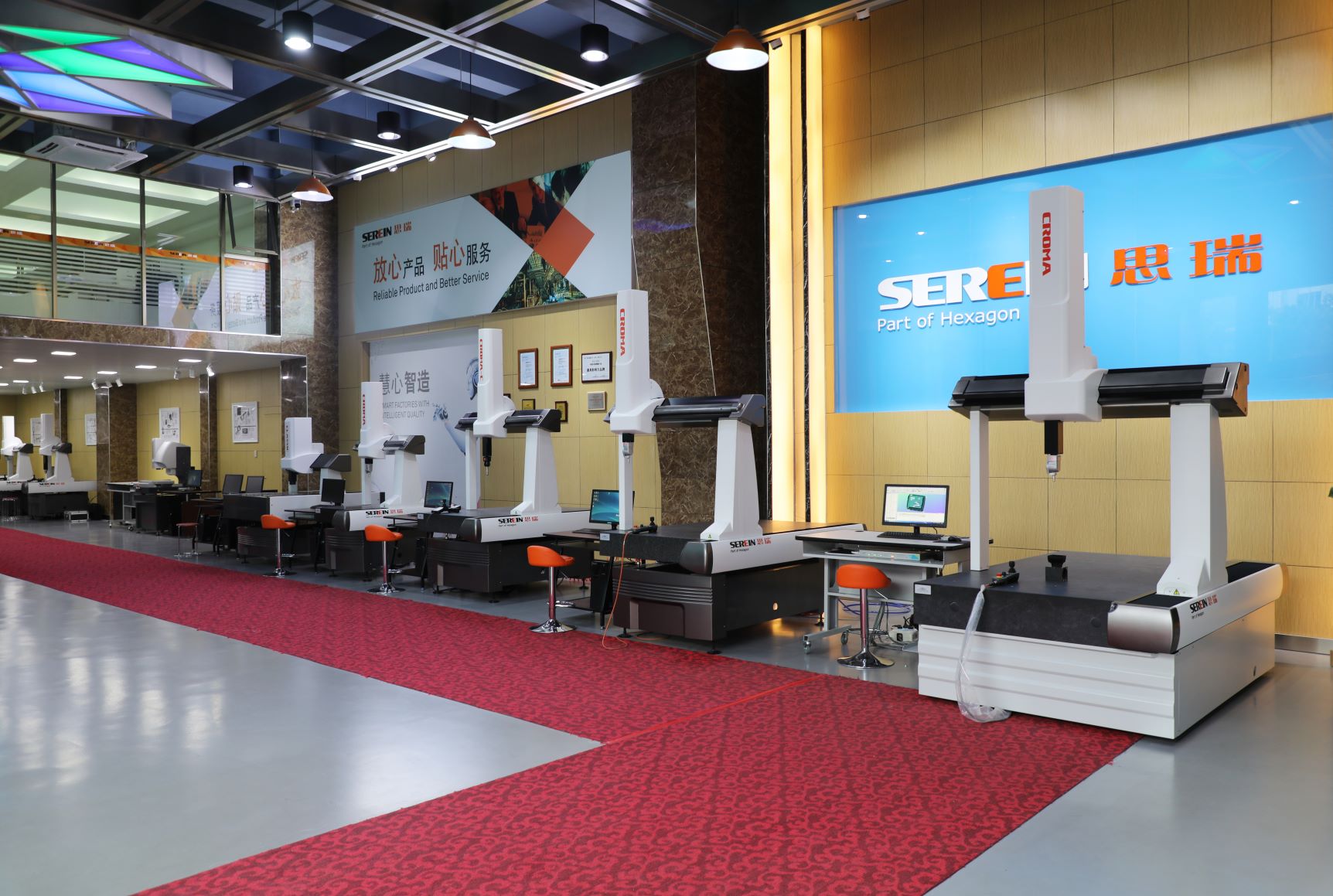

裝夾是一道重要步驟，固然要將其做好。但對于三坐標測量來說，最核心的還是需要一款可靠的三坐標測量儀。思瑞測量是海克斯康集團旗下的精密測量品牌，秉承國際先進技術及嚴格制作工藝，產品性能與品質都值得信賴。同時思瑞三坐標測量儀還擁有很高的性價比，降低三坐標的價格門檻，讓越來越多的企業客戶能以較為實惠的價格實現精密測量這一重要工序。
