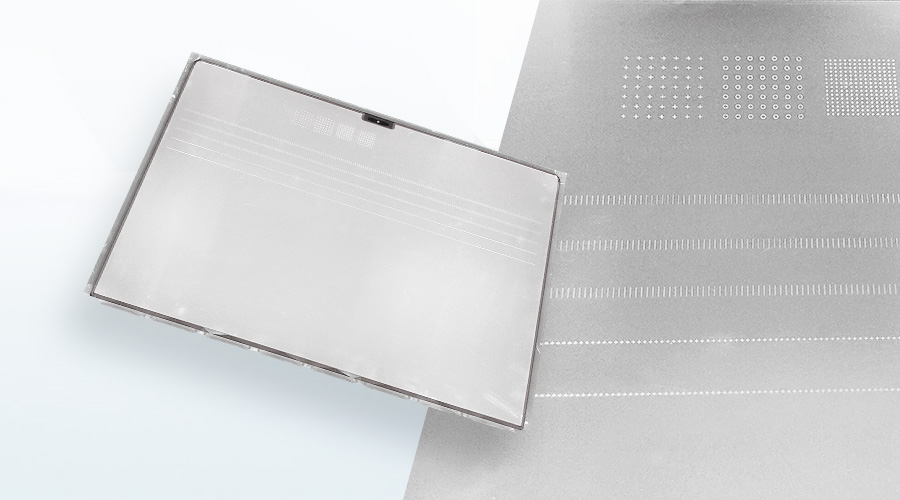

在機器視覺、圖像測量、攝影測量、三維重建等領域中，難免會出現鏡頭畸變的現象，這時標定板的使用非常重要。標定板主要起到校正鏡頭畸變、確定物理尺寸和像素間換算關系、確定空間物體表面某點的三維幾何位置與其在圖像中對應點之間的相互關系的作用，因此對于生產廠家來說，其精度檢測是一項重要的內容。

檢測難點

此次生產制造廠商想對標定板上的點位進行測量，主要測量標定點位相對坐標零位的X、Y值，以確保其精度能夠滿足生產需求，但是在檢測過程中，由于難以準確捕捉十字線、圓、直線的中心，無法在短時間內進行精準測量。

解決方案

針對這一測量難點，思瑞推出了標定板快速定位檢測方案，不僅能夠精準獲取標定板測量數值，同時還能夠滿足汽車電子、手機零部件、精密機械加工行業生產制造不同的測量需求，輕松完成各種幾何特征測量任務，幫助制造企業提升了產品質量。

檢測過程

1. 產品直接放置在玻璃臺面，固定即可。

2. 抓取坐標要素。

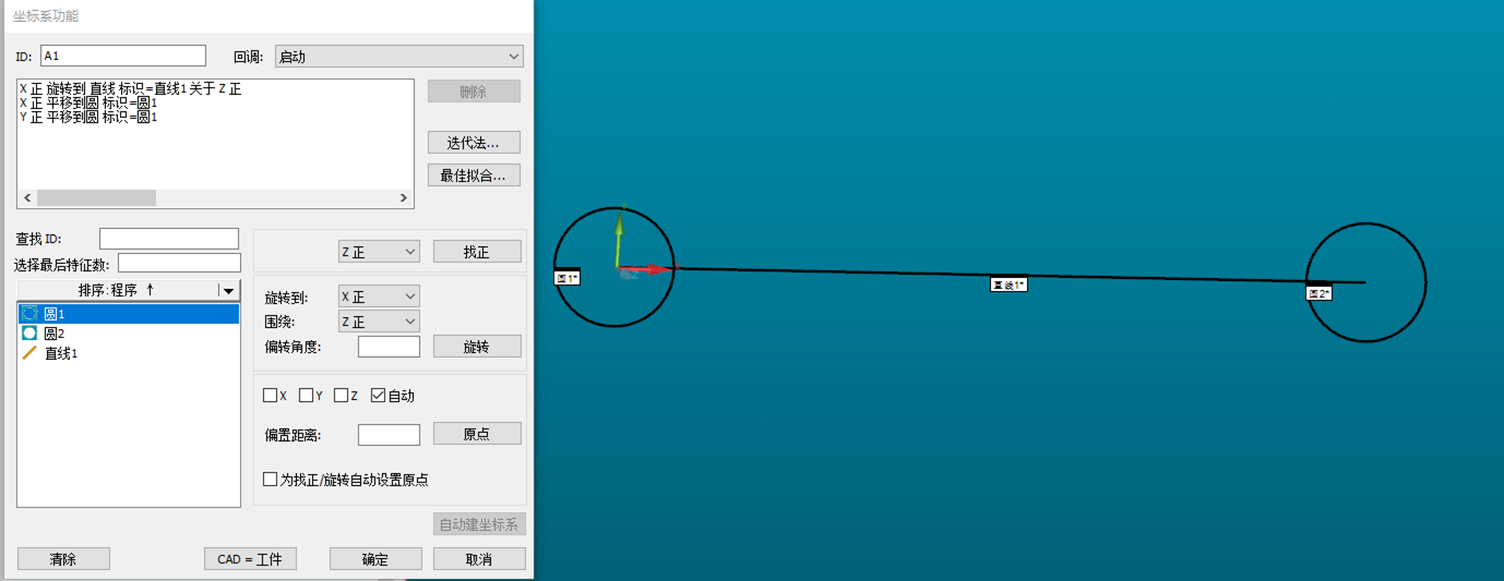

3. 建立坐標系：按快捷鍵“CTRL+ALT+A”

4. 抓取被測要素、并評價被測要素的X、Y值。

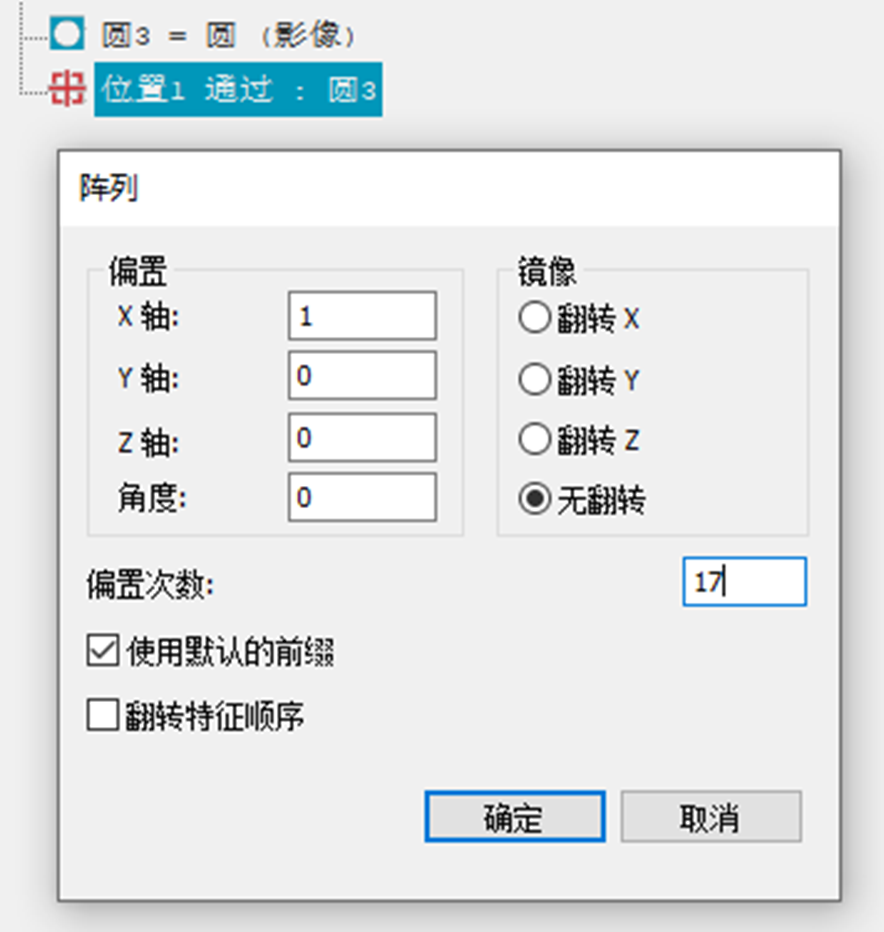

5. 陣列:

a) 復制需要陣列的元素及尺寸評價

b) 選擇“編輯-陣列”

c) 設置偏置距離及偏置次數

d) 選擇“編輯-陣列粘貼”

6. 運行程序

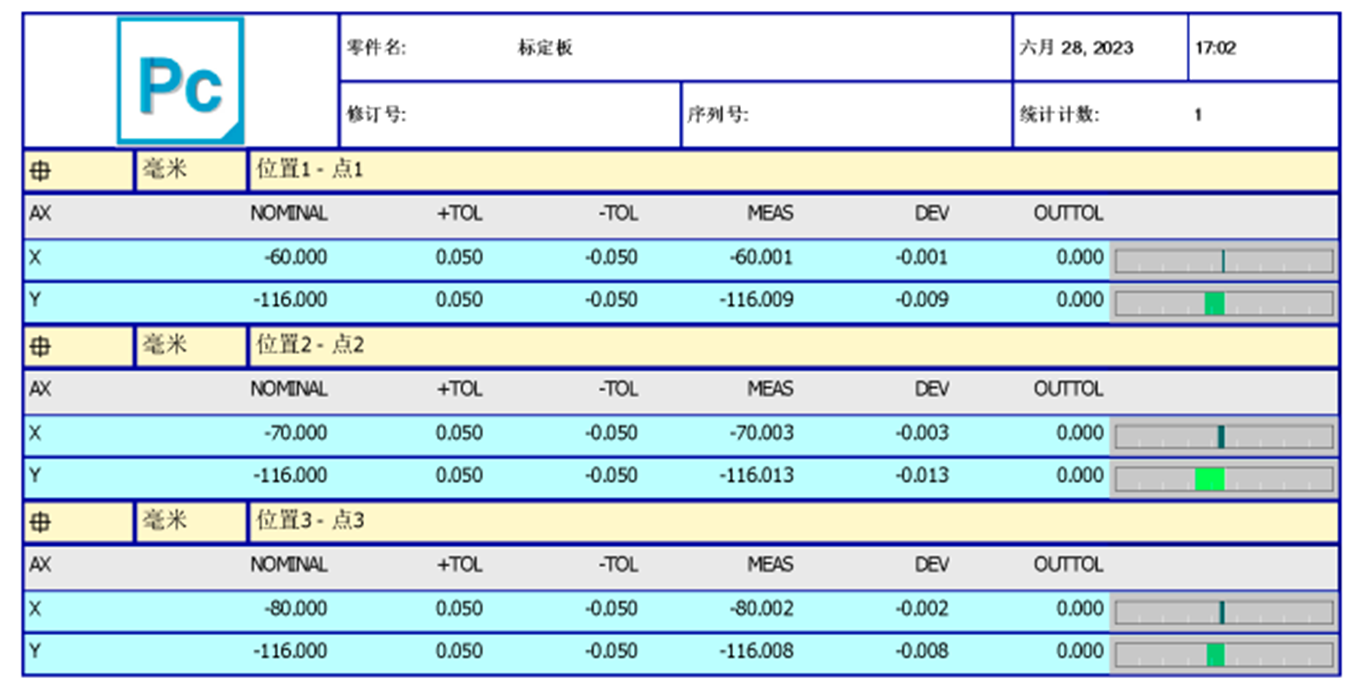

7. 輸出EXCEL或PDF報告。

檢測效果

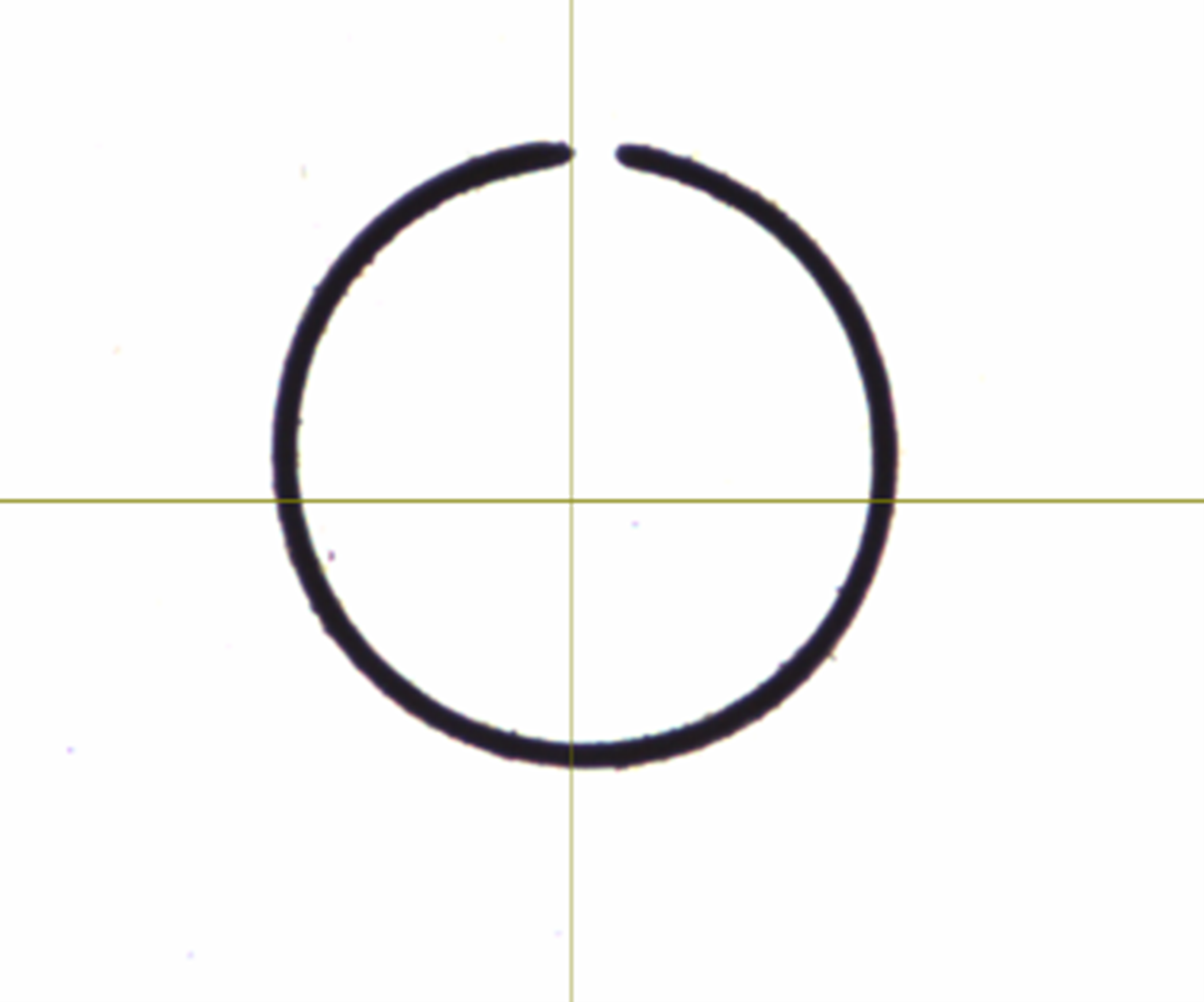

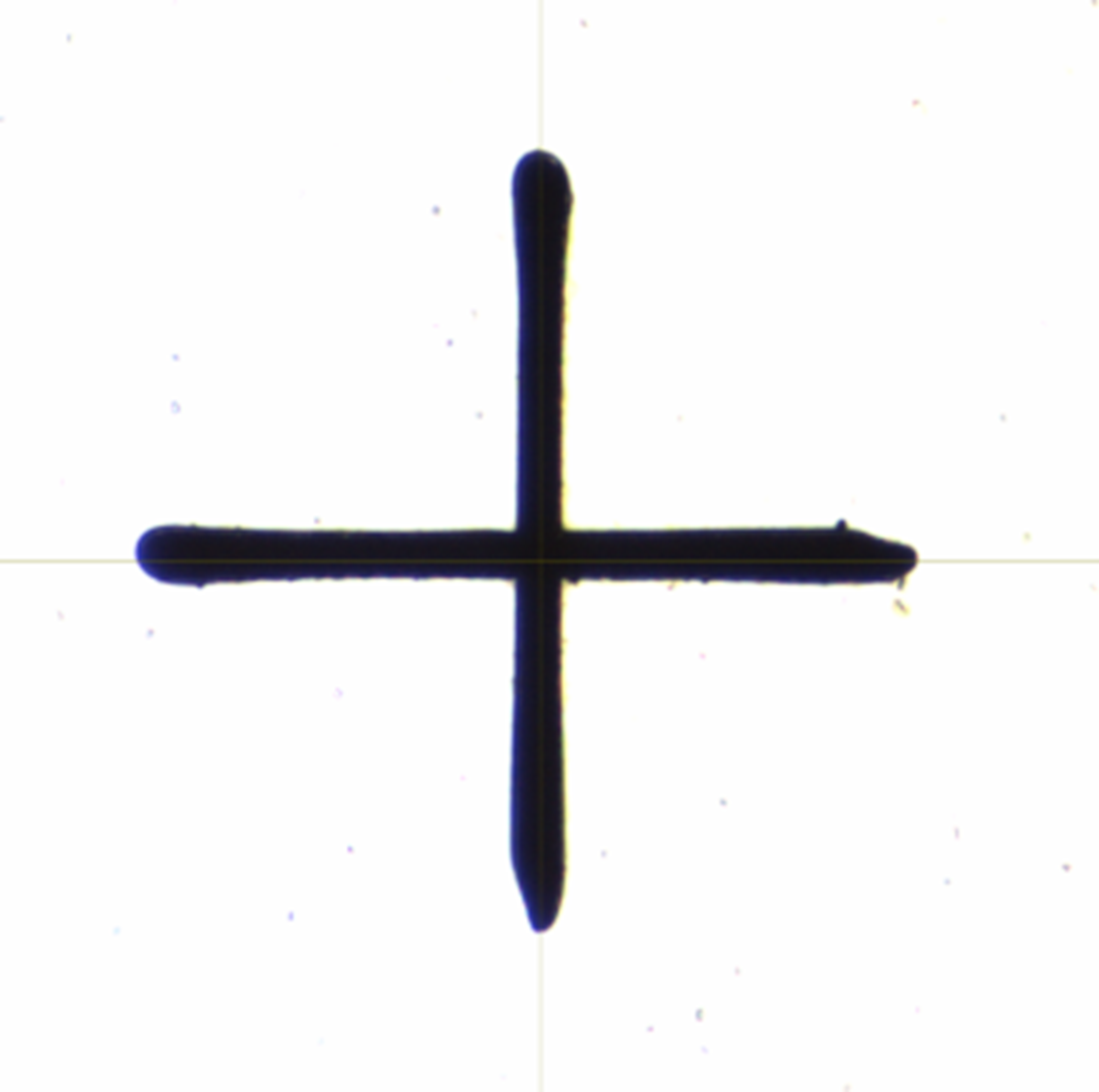

影像成像效果（同軸光）

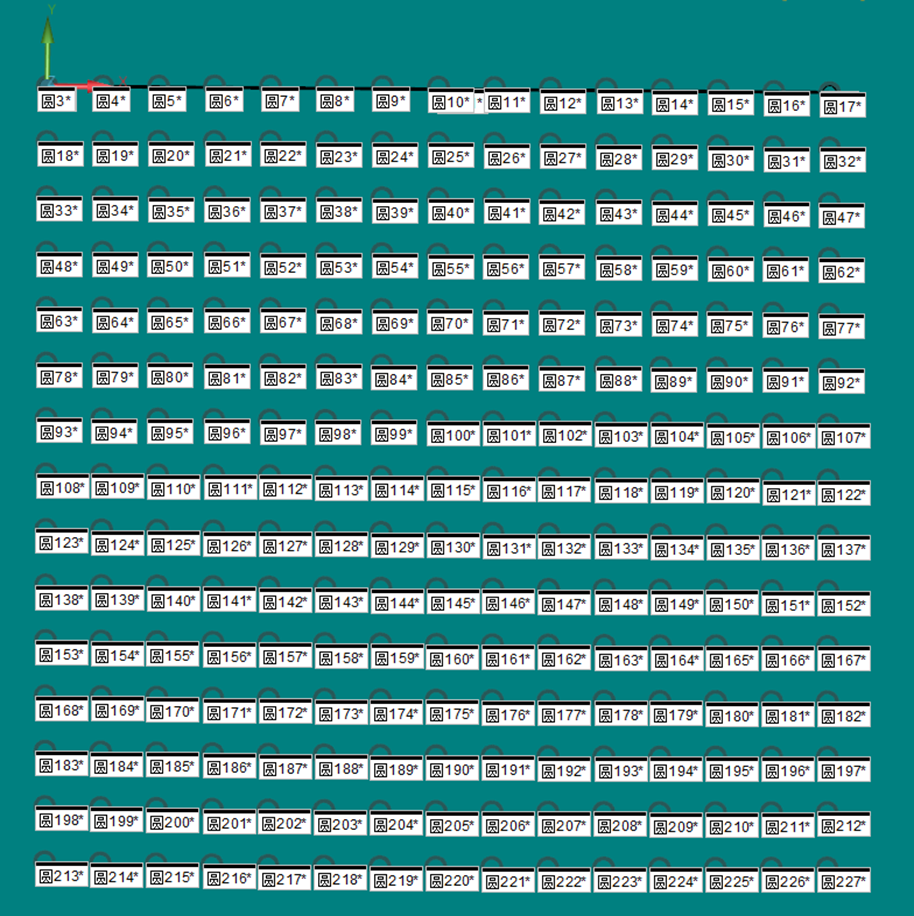

圖形窗口效果圖

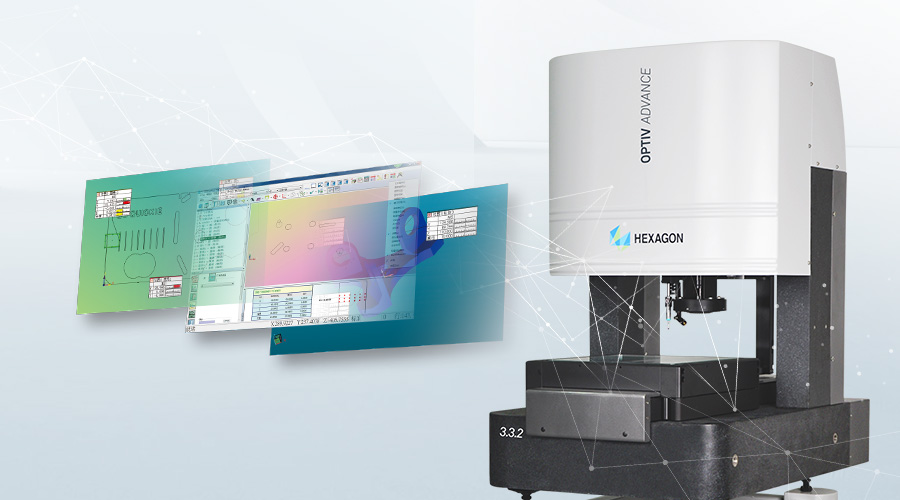

面對日益豐富的市場產品類型，思瑞一直不斷地為客戶提供多元化的產品檢測方案，思瑞OPTIV ADVANCE F 通用型影像測量儀，除了上述方案的應用外，這款影像測量儀也被廣泛得應用于手機零部件、液晶面板、汽車電子、pcb板等檢測中，為各行業產品的精度以及制造效益提供堅實的保障，提升了企業的檢測效率及生產產能。
