1878年，托馬斯·愛迪生申請白熾燈專利。1959年,三坐標測量機誕生于英國。隨著科技的發展，新一代產品的推出， 三坐標及LED燈不斷向前發展。
一盞LED燈從產品開發，模具設計，塑膠成型，塑膠模具測量再到成品組裝，到產品質量三坐標檢測的收官環節，每一個零件之間的縫隙契合，實現產品出廠。
燈具外殼考慮到產品應用，塑膠模具的設計加工相對復雜，該客戶選擇用思瑞CROMA 686三坐標測量機對燈具外殼的注塑模具進行精密測量，提高燈具外觀良品率，使得出廠產品在市場上維系更強的產品競爭力。
01 明確測量要求

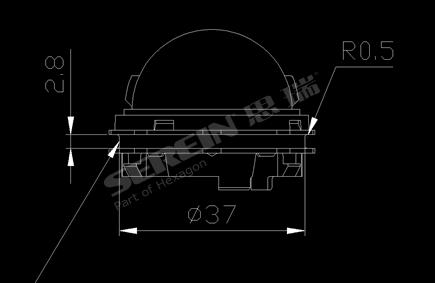

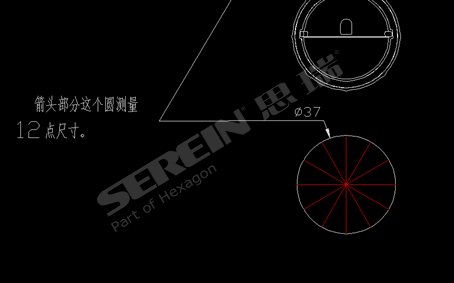

測量槽寬和圓直徑，圓需平均分布12個點求對稱兩點的距離，共六個。
02 選擇夾具方式
本著便于裝夾的原則，選擇墊高平放固定的方式能保證工件定位準確穩定，裝夾方便可靠，夾具結構簡單使用，操作方便。
03 構思測量方法
特殊配置：1.0*20測針
角度：A0B0,A90B90,A90B-90
方法
1 | 導入數模用A0B0建立坐標系，面線圓 |

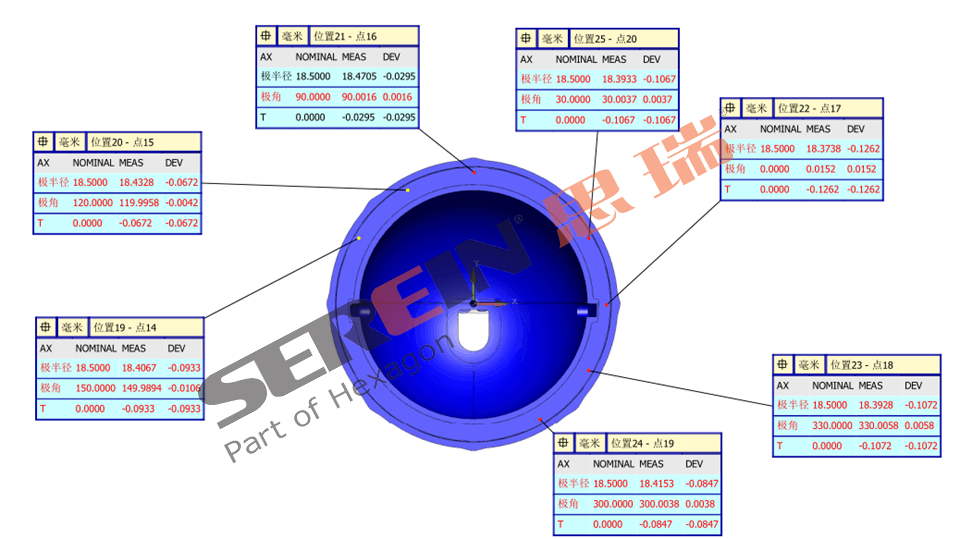

2 | 轉角度A90B90在圓上測量指定一個點（18.5,270°，-5），再用陣列方法角度60°，個數5個，定義出5個點；轉角度A90B-90在圓上測量指定一個點（18.5,90°，-5），再用陣列方法角度60°，個數5個，定義出5個點；對應的兩點求距離。 |
04 調研報告分析
LED燈點亮生活，CROMA三坐標點亮模具尺寸公差測量環節。注塑模具的品質牽動整個燈具行業的品質水準，思瑞測量致力于模具制造領域的測量技術及其應用創新，為“工業之母”提供精密保障。
不管是LED燈具，還是車燈檢具、故障燈等等，都能在思瑞找到與之相對應的三坐標檢測方案，敬請期待下期車燈檢具測量方案。
